Что включает техническое освидетельствование резервуаров?
Техническое освидетельствование резервуаров представляет собой комплексную процедуру, направленную на проверку фактического состояния оборудования, определение возможности его дальнейшей безопасной эксплуатации и выявление дефектов, способных привести к аварии, утечке или нарушению технологического процесса. Объем работ формируется с учетом назначения резервуара, рабочей среды, давления и температуры эксплуатации, материала изготовления, срока службы, результатов предыдущих проверок и требований проектной, производственной и локальной документации.
В стандартный комплекс входят подготовительный этап, изучение паспорта и технического отчета, анализ сведений о ремонтах, авариях и предыдущих обследованиях, наружный и внутренний осмотр, визуальный контроль сварных соединений, днища, стенок, крыши, патрубков, лестниц, площадок, опор и защитных покрытий. Отдельно оценивается коррозионный износ, наличие деформаций, трещин, вмятин, расслоений, течей и поверхностных дефектов.
При необходимости выполняется измерительный контроль толщины металла, геометрии корпуса, овальности, отклонений от вертикали и состояния элементов конструкции. Для уточнения характеристик применяются ультразвуковой контроль, радиографический контроль и другие методы неразрушающего контроля. По результатам оформляются протокол контроля, технический отчет и заключение о возможности дальнейшей эксплуатации либо о необходимости ремонта, ограничения режима работы или вывода резервуара из эксплуатации. Все действия выполняются с учетом нормативных требований и фактических условий использования оборудования.
Какие дефекты выявляются при обследовании резервуаров?
В ходе технического освидетельствования выявляются нарушения, которые невозможно надежно определить только по внешнему виду оборудования. Специалисты проверяют корпус, днище, крышу, сварные соединения, фланцы, патрубки, арматуру, опорные конструкции, антикоррозионную защиту и другие элементы, влияющие на герметичность и прочность резервуара. Особое внимание уделяется участкам, контактирующим с хранимой средой, зонам скопления влаги, местам примыкания конструкций и сварным швам.
К наиболее распространенным проблемам относятся коррозионный износ, уменьшение толщины металла, язвенная и питтинговая коррозия, трещины, непровары, подрезы, поры и другие дефекты сварных швов. Также обнаруживаются деформации стенок, потеря устойчивости, просадка основания, нарушение геометрии, повреждение лакокрасочного или защитного покрытия, течи, разгерметизация соединений и следы механических воздействий. Отдельно фиксируются поверхностные дефекты, видимые при визуальном осмотре, и внутренние дефекты, определяемые инструментальными методами.

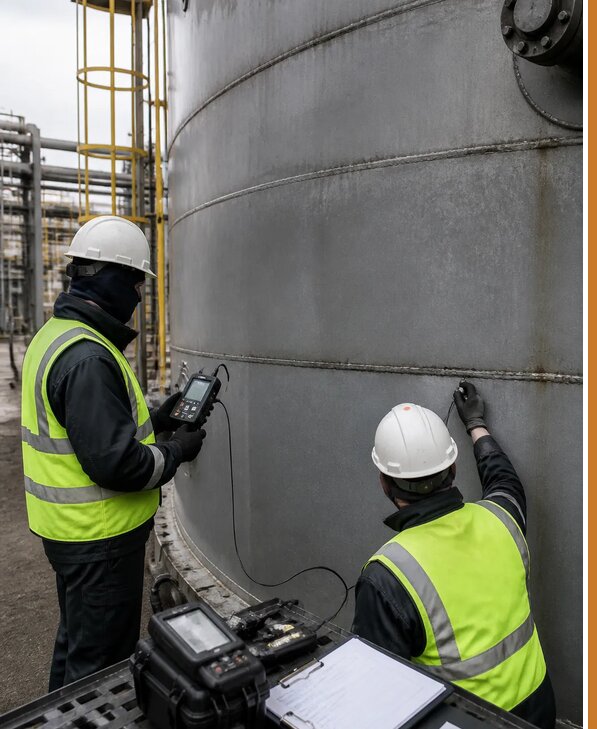

Измерительный контроль позволяет установить остаточную толщину металла и сравнить ее с минимально допустимыми значениями. Ультразвуковой контроль применяется для поиска несплошностей и оценки толщины, а радиографический контроль может использоваться для анализа качества ответственных сварных соединений. При необходимости проводится исследование механических свойств металла и уточняется характер повреждений. Все результаты заносятся в протокол контроля с указанием координат, размеров и степени опасности обнаруженных дефектов. Это позволяет ответственным лицам принять обоснованное решение о ремонте, повторной проверке или продолжении эксплуатации.
Какие документы оформляются по результатам освидетельствования резервуара?
Результаты технического освидетельствования оформляются комплектом документов, подтверждающих фактическое состояние резервуара и обоснованность выводов специалистов. Состав документации зависит от назначения оборудования, объема обследования, выявленных дефектов и требований организации, эксплуатирующей объект. До начала работ анализируются паспорт резервуара, руководство по эксплуатации, проектные материалы, документы на изготовление, сведения о монтаже, ремонтах, реконструкциях, ранее выполненных обследованиях и результаты производственного контроля.
По итогам обследования составляется технический отчет. В него включаются сведения об объекте, условиях эксплуатации, примененных методиках, использованном измерительном оборудовании, квалификации исполнителей, результатах визуального и инструментального контроля, фотографиях дефектов, схемах расположения повреждений и расчетах остаточного ресурса, если они предусмотрены заданием. На отдельные виды исследований оформляется протокол контроля, где указываются параметры испытаний, места измерений, полученные значения и оценка результатов.
Если для определения характеристик металла или сварных соединений проводились специальные исследования, предоставляется заключение лаборатории. В документах отражаются обнаруженные поверхностные и внутренние дефекты, коррозионный износ, состояние сварных швов, геометрические параметры и соответствие установленным критериям. По завершении работ формируется итоговое заключение о возможности безопасной эксплуатации, необходимости устранения нарушений, введении ограничений или проведении повторного освидетельствования. Документы должны быть понятны ответственным лицам и пригодны для включения в производственную документацию, в том числе для подтверждения соответствия при проверках.
Когда резервуар не допускается к дальнейшей эксплуатации?
Резервуар может быть признан не соответствующим условиям безопасной эксплуатации, если выявленные повреждения создают риск потери прочности, устойчивости или герметичности. Решение принимается не по одному признаку, а по совокупности результатов обследования, расчетов, измерений, характера хранимой среды, режима работы и требований нормативных документов. Основанием для ограничения эксплуатации или вывода оборудования из работы могут стать критическое уменьшение толщины стенки или днища, активный коррозионный износ, опасные деформации, трещины, значительные дефекты сварных швов, нарушение опор, просадка основания и потеря герметичности.
Особенно внимательно оцениваются повреждения, расположенные в зонах максимальных нагрузок, около патрубков, люков, сварных соединений и мест концентрации напряжений. Если визуальный контроль показывает признаки разрушения, а ультразвуковой или радиографический контроль подтверждает наличие внутренних дефектов, эксплуатация может быть запрещена до выполнения ремонта и повторной проверки. Аналогичное решение принимается при неудовлетворительном состоянии защитного покрытия, если коррозионный процесс развивается и способен привести к быстрому снижению прочности.
В техническом отчете указываются конкретные причины ограничения, измеренные параметры, ссылки на нормативные требования и перечень обязательных мероприятий. Это может быть снижение рабочего уровня или давления, запрет нагрева, локальный ремонт, замена листов, восстановление сварных соединений, ремонт основания, повторный контроль или полная замена резервуара. После устранения дефектов проводится проверка соответствия восстановленных элементов. Допуск к дальнейшей работе возможен только при подтверждении безопасности и оформлении соответствующего заключения, а ответственные лица должны обеспечить контроль соблюдения требований в установленный период.
Как периодичность и объем освидетельствования зависят от условий эксплуатации резервуара?
Периодичность и объем технического освидетельствования определяются не только календарным сроком службы оборудования. На них влияют конструкция резервуара, материал изготовления, свойства хранимой среды, температура и давление, интенсивность заполнения и опорожнения, расположение оборудования, воздействие атмосферных факторов, наличие подогрева, результаты предыдущих обследований и фактическая скорость коррозии. Резервуары, работающие с агрессивными, токсичными, пожароопасными или взрывоопасными веществами, требуют особенно внимательного контроля и четкого соблюдения утвержденных процедур.
В рамках плановой проверки обычно анализируется производственная документация, оценивается состояние наружных поверхностей и доступных конструкций, выполняется визуальный контроль, измеряется толщина металла в характерных и наиболее подверженных разрушению зонах. При наличии сомнений назначаются ультразвуковой контроль, радиографический контроль сварных соединений, обследование основания, проверка осадки и дополнительные исследования. После ремонта, реконструкции, длительного простоя, аварии, выявления течи или резкого увеличения коррозионного износа может потребоваться внеплановое освидетельствование.
Периодичность также корректируется по результатам предыдущего обследования. Если зафиксировано стабильное состояние, контроль проводится в обычные сроки. При обнаружении быстро развивающихся дефектов устанавливаются сокращенные интервалы наблюдения, дополнительные точки измерений и ограничения режима работы. В Новомосковске специалисты компании Авеста ОТиПБ учитывают нормативные требования, данные паспорта, локальную документацию и фактические условия объекта. По результатам формируются протокол контроля и технический отчет с рекомендациями для ответственных лиц. Стоимость отдельных работ определяется составом обследования и может начинаться от 15488 руб/м². Для предварительной оценки задачи достаточно направить исходные сведения Георгию Максимовичу.
